Formadoras y Dobladoras de Alambre CNC

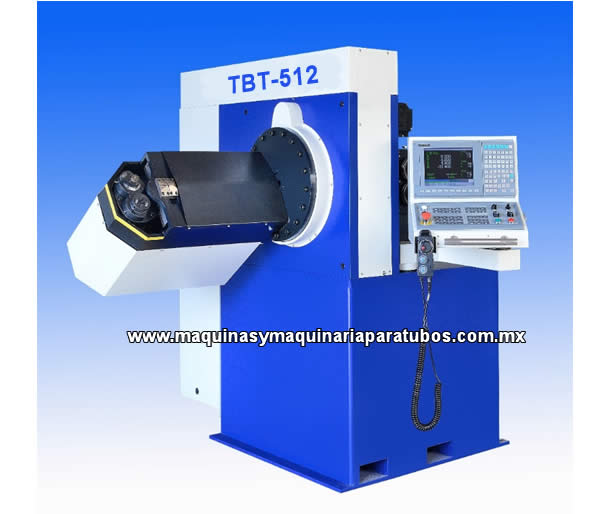

Dobladora de alambre CNC Modelo: TBT-512

Este modelo de maquina se utiliza para piezas con formas de curvas cerradas y complicadas, especialmente cuando se requiere una precisión del formado.

Especificaciones Técnicas:

Dobladora de alambre CNC usando material en rollo o en forma recta con capacidad para
doblar alambre desde 4.0mm a 10mm (Acero 1006), con un numero de ejes desde 4 hasta 10 ejes máximo y un rango de trabajo de 700mm x 700mm x 700mm y una velocidad máxima de 70mm por minuto.
Longitud de avance de alambre es infinita (+/-99999999)
Esta máquina puede doblar 360°.
Su Sistema de control numérico es en base a una PC Industrial con código GC.
Se entrega en 220V- 60Hz, 3 fases.
Peso de maquina: 2,500kgs
Dimensiones: 210 x 253 x 187(cm)

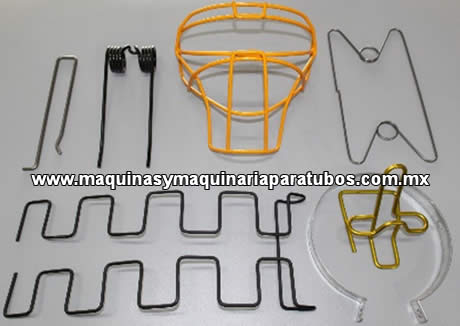

Ejemplos de los Trabajos

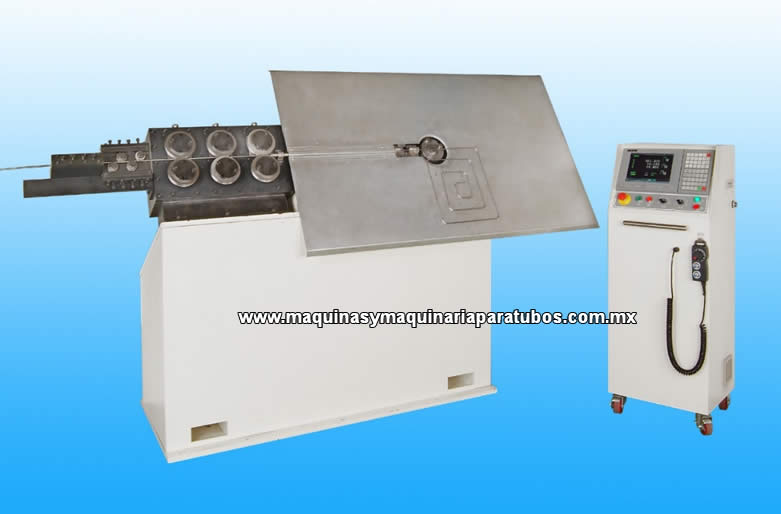

Dobladora CNC de Alambre Modelo: TBT-380

Este modelo se utiliza para el doblado de formas de alambre planas y con grandes dimensiones, principalmente en un solo plano y figuras donde se utilizan menos ejes de dirección.

Especificaciones Técnicas:

Dobladora de alambre con capacidad de dobles desde 3mm a 8 mm en acero al carbón con aleación 1006.
Utiliza de forma estándar 3 ejes y se puede entregar con un máximo de 4 eje, esta.

El rango de trabajo es de 700mm x 700mm x 700mm y su velocidad de trabajo es de máximo 70 metros por minuto.
Su alimentación es infinita por que puede partir de rollos de alambre y también usar barras o varillas rectas, su capacidad de curvado es de 360° y radio de doblez es de 3mm a 10mm. Usa un Sistema de código G en base a una PC de uso industrial.

Poder: 220V, 3-phase
Peso: 1,100kgs

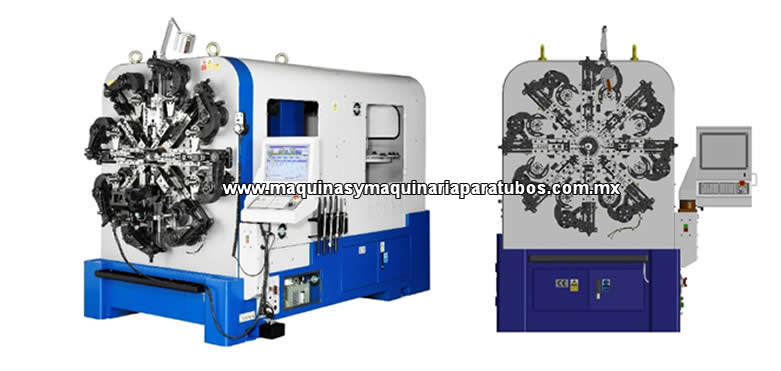

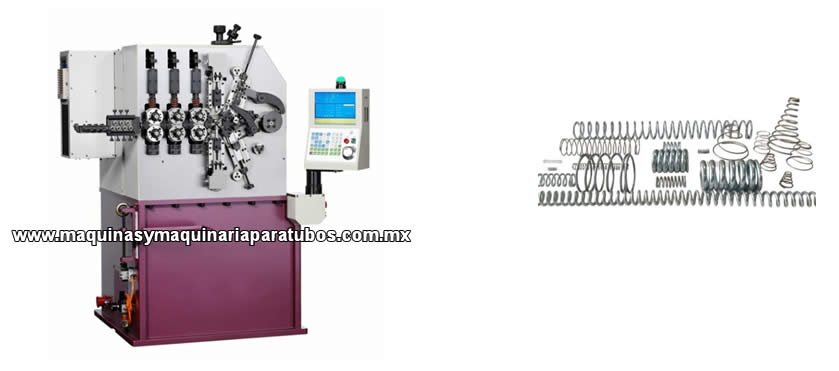

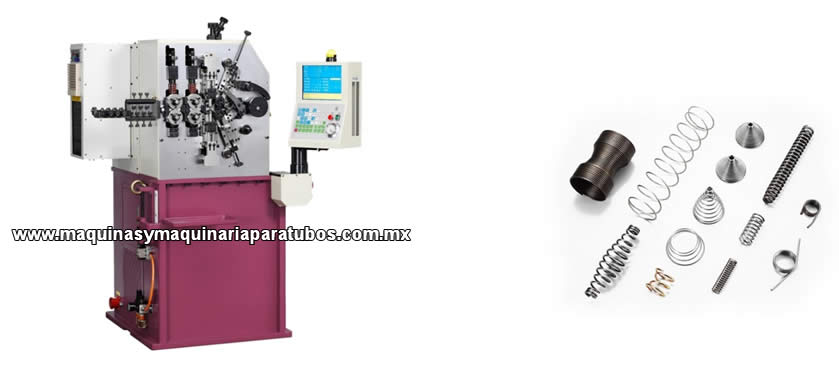

Maquinas Formadoras de Alambre

Estos tipos de máquinas se utilizan para producir partes metálicas de alambre de múltiples formas para todo tipo de industria, también en la fabricación de resortes y productos similares. Hay diferentes modelos los cuales se pueden dividir en máquinas con herramental múltiple en circulo y maquinas con herramental múltiple en línea.







Especificaciones generales:

Rango de trabajo

Diámetro Básico

2.3 ~ 4.0 mm

Medida de cinta

1.0 x 40 mm

Habilidad de trabajo

Diámetro máximo

120 mm

Largo de Pierna

100 mm

Ejes de Formado

Rango de valor de Angulo

1 - 4000

Valor Máximo de Rotación

100RPM

Eje de alimentación

Valor de Alimentación

0.01 - 99999.99 mm

Máxima Velocidad de Alimentación

108 M/min

Eje Rotativo

Rango de Valor de Angulo

1 - 4000

Eje de Servo Giratorio

Rango de Valor de Angulo

1 - 36000

Sistema de Control

Almacenaje de Programas

5000 PROGRAMAS

Numero de Ejes


(básico 3 ejes; máx. 5ejes)

Fuente de Poder

Se entrega con

200/220 3Φ 50/60Hz 4.5KVA

Capacidad de Motor

◎ Formado de Alambre:

     Q2AA18550 - 5.5Kw x 1Eje

◎ Alimentación de Alambre:

     Q2AA18550 - 5.5Kw x 1 Axis

◎ Eje Rotativo:

     Q2AA08100 - 1.0Kw x 1 Axis

◎ Giro:

     Q2AA08100 - 1.0Kw x 1 Axis

Peso y Dimensiones

Dimensiones (W x H x L)

185(W) x 205(H) x 145(L) cm

Peso

2450Kg







ventas@spimexico.mx

>> Dobladoras y Formadoras de Alambre



Instalación, Distribución y Venta de Máquinas Formadoras y Dobladaoras de Alambre en Toda la República Mexicana
